今回はGalaxy S23 Ultraの画面割れのため、液晶パネルの交換をいたしました。

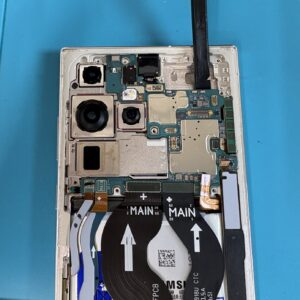

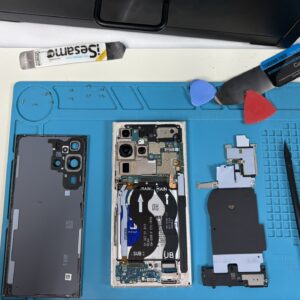

多くのAndroid携帯の例にもれず、背面のパネルを開けて接続を外す必要があります。充電コイルや下部スピーカー類を外して、バッテリーの接続を切り、続いて下部の液晶パネル部分の端子を外します。また、上部には指紋認証モジュールの端子もあるためそれも外します。

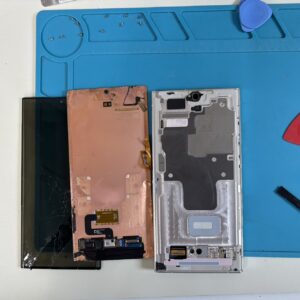

続いて、カメラ保護のため一旦背面パネルを付け直し、表側の液晶パネルを外していきます。この接着が非常に強く、ヒートガンを使っていてもガラスと液晶が別々にはがれるほどでした。ここで、指紋認証モジュールの端子が穴に引っかかる状態になります。フレームの穴を通っているのですが、これが通せそうで通りません。

これは、上部のスピーカー類も外して、基板をゆるめて通すのが正解でした。新しいパネルを取り付けるまでにはこの作業が必要になります。手順書によっては基板を取り出してしまうものもありますが、そこまでする必要はなさそうでした。

新しい液晶パネルを仮付けして動作を確認し、元に戻して接着していきます。液晶パネル側のケーブル類に長さのゆとりがないので組み直しも結構大変でしたが、きれいに元通りになりました。

当店ではAndroid携帯も可能な限り修理したいと考えております。ぜひお気軽にご相談ください。
